Учитывая растущий спрос на оборудование для зарядки электромобилей (EVSE), Saiter предлагает простое и точное устройство для измерения переменного напряжения и тока EVSE по стандарту заряда Type 1. Анализатор/эмулятор может широко использоваться производителями зарядных станций и электротранспорта, операторами сети ЭЗС и сервисными компаниями, для проведения приемо-сдаточных испытаний и тестирования ЭЗС после ремонта. Анализатор/эмулятор упрощает процесс тестирование зарядных станций.
Особенности продукта:
1. Анализатор имеет металлический корпус, прочный и простой в использовании кейс, подходящий для мобильного использования.
2. Анализатор оснащен зарядной розеткой переменного тока на 16 А, может моделировать состояние автомобиля.
3. Анализатор оснащен разъемами 4 мм PE, CP и CS, что позволяет обеспечить сбор сигналов о текущем состоянии каждого параметра цепи.
4. Анализатор оснащен интеллектуальным счетчиком, который отображает значения (напряжение, ток, мощность, накопленную мощность, частоту и т. д.) в режиме реального времени.
5. Анализатор оснащен разъемом для подключения нагрузки (резистивная нагрузка, электронная нагрузка и т.д.).
Наименование: Портативный анализатор/эмулятор EVSE
Модель: ST-990B-US
Объект тестирования: Зарядные станции переменного тока по стандарту Type 1
Источник питания: Без внешнего источника питания, просто подключите анализатор/эмулятор к тестовой зарядной станции
Тестовый интерфейс: PE, CP, CS
Мощность нагрузки: Нет встроенной нагрузки (анализатор может подключаться к внешней нагрузке, которая может подавать ток максимум 20 А)
Отображение информации: ЖК-дисплей (интеллектуальный интерфейс счетчика)

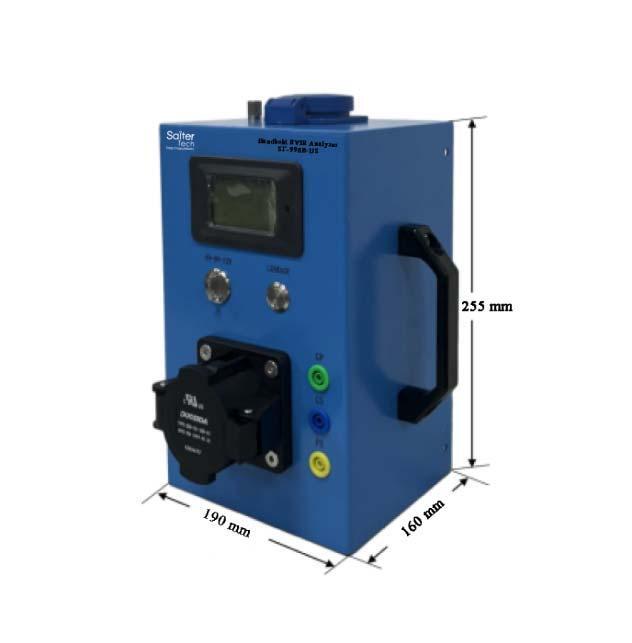

Размер (Д * В * Г): 190 мм * 255 мм * 160 мм
Тестовые задания: Функция пилотного управления, переключатель S2 для управления размыканием
Стандарт заряда: SAE1772-2017
Рабочая температура: - 20 °C ~ 50 °C
Температура хранения: - 30 °C ~ 70 °C
Относительная влажность (при 10-30 °C): ≤ 90%
Относительная влажность (при 30-40°C): ≤ 75%
Относительная влажность (при 40-50 °C): ≤ 45%
Вид устройства: Портативное
Тип тока: Переменный

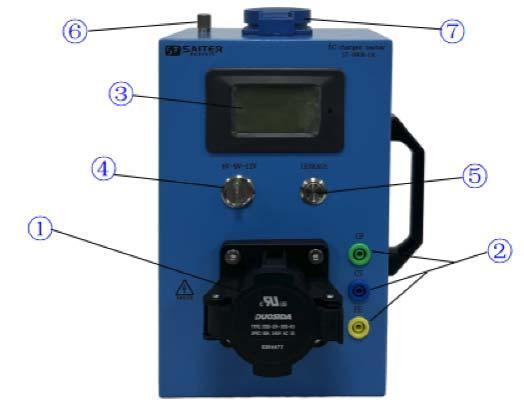

① C: Розетка Type 2
② Разъемы: P E, CP, CS
③ Интерфейс: Для отображения параметров зарядки в режиме реального времени, таких как напряжение, ток, мощность, накопленная потребляемая мощность, частота и т.д. (макс. ток 20 А)
④ Преключатель:
а) Левое положение: состояние подключения, переключатель S2 включен, напряжение CP составляет 6 В
б) Среднее положение: состояние подключения, переключатель S2 выключен, напряжение CP составляет 9 В
в) Правое положение: сопротивление не подключено, состояние отключено, напряжение CP составляет 12 В
⑤ Кнопка утечки: Нажатие этой кнопки позволяет имитировать проверку на утечку во время процесса зарядки
⑥ Клемма заземления: Защитное заземление
⑦ Разъем для подключения нагрузки: Максимальный ток нагрузки 20А (рекомендуется не выше 16А)
