Обзор продукта:
Анализатор ST-9980S-GBT - это устройство сбора сигналов при заряде электромобиля по стандарту GB/T DC. Анализатор используется при невозможности начать зарядную сессию, при нештатном окончании зарядной сессии, а также при нештатных режимах зарядной сессии. Интерфейс анализатора оснащен дисплеем, на котором отображаются параметры зарядной сессии в реальном режиме времени, для быстрого анализа и выявления причин нештатной зарядной сессии. Анализатор подходит как для производителей электротранспорта, так и для производителей зарядных станций и позволяет провести опыты по совместимости электромобилей и зарядных станций, а также для воспроизведения сценариев нештатных зарядных сессий.
Особенности продукта:
1. Стандарт проверки: GB/T 20234.3-2023;

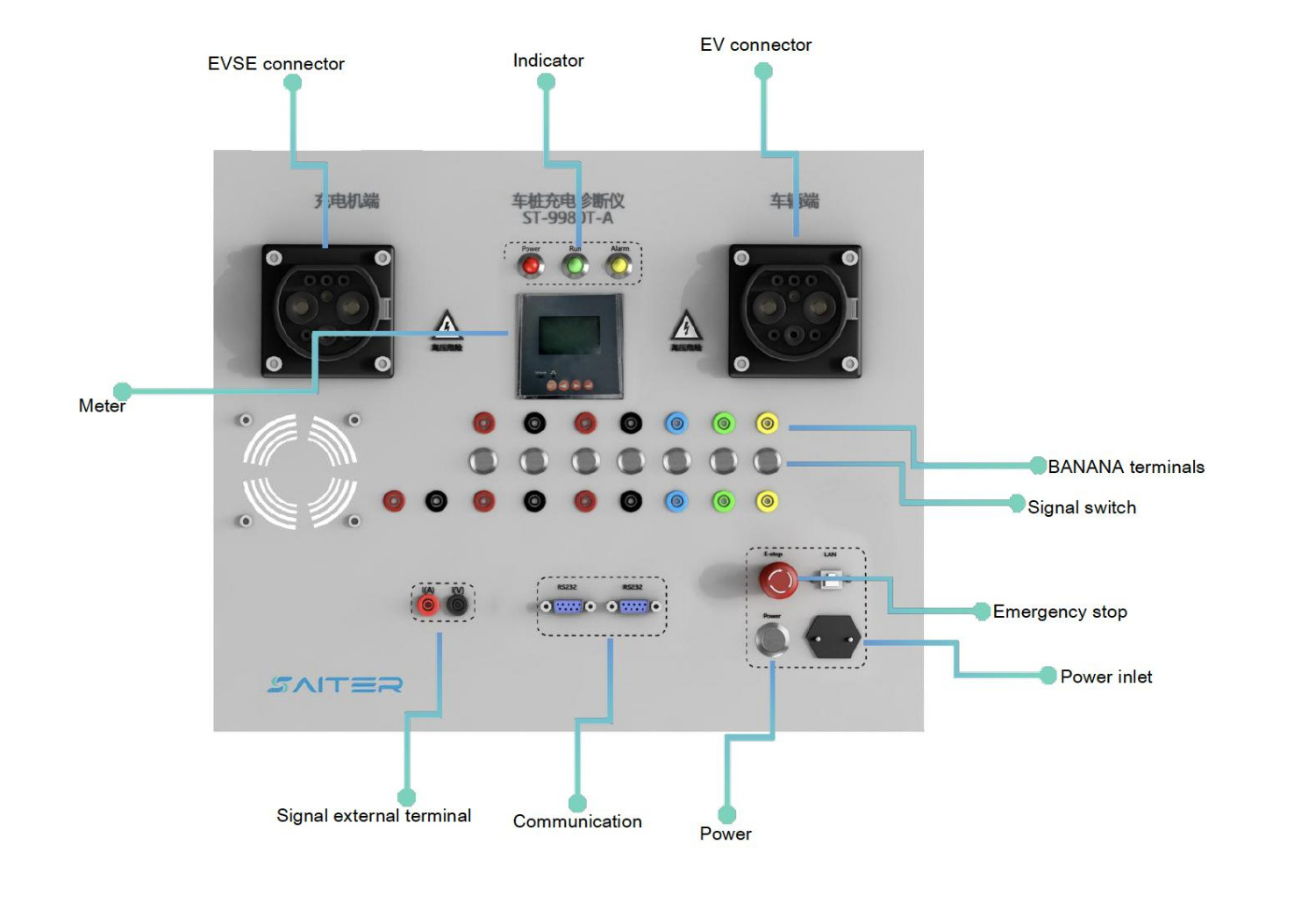

2. Эффективность и удобство: анализатор оснащен двумя стандартными розетками для подключения зарядного коннектора по стандарту GB/T DC постоянного тока 1000 В 250 А (розетка EVSE слева и розетка EV справа). В соответствии с требованиями, указанными в GB/T 20234.3-2023 устройство оснащено переключателями PE, CC1, CC2, S +, S -, A +, A - circuit, которые могут имитировать различные сценарии зарядной сессии;
3. Долговечность и прочность: прочный корпус обеспечивает высокий уровень защиты; конструкция легкая и удобная для переноски, подходит для мобильного использования на открытом воздухе;
4. Содержание теста: анализатор оснащен стандартным интерфейсом сбора данных и может принимать сигналы DC +, DC-, PE, CC1, CC2, S +, S-, A +, A-loop во время тестирования транспортного средства и зарядной станции в реальном режиме времени;
5. Сбор данных: Устройство оснащено датчиком постоянного тока 300 А в цепях постоянного тока +/-, а также датчиком постоянного тока 30 А в цепях A+ и A-.
Анализатор ST-9980S-GBT - это устройство сбора сигналов при заряде электромобиля по стандарту GB/T DC. Анализатор используется при невозможности начать зарядную сессию, при нештатном окончании зарядной сессии, а также при нештатных режимах зарядной сессии. Интерфейс анализатора оснащен дисплеем, на котором отображаются параметры зарядной сессии в реальном режиме времени, для быстрого анализа и выявления причин нештатной зарядной сессии. Анализатор подходит как для производителей электротранспорта, так и для производителей зарядных станций и позволяет провести опыты по совместимости электромобилей и зарядных станций, а также для воспроизведения сценариев нештатных зарядных сессий.
Особенности продукта:
1. Стандарт проверки: GB/T 20234.3-2023;
2. Эффективность и удобство: анализатор оснащен двумя стандартными розетками для подключения зарядного коннектора по стандарту GB/T DC постоянного тока 1000 В 250 А (розетка EVSE слева и розетка EV справа). В соответствии с требованиями, указанными в GB/T 20234.3-2023 устройство оснащено переключателями PE, CC1, CC2, S +, S -, A +, A - circuit, которые могут имитировать различные сценарии зарядной сессии;
3. Долговечность и прочность: прочный корпус обеспечивает высокий уровень защиты; конструкция легкая и удобная для переноски, подходит для мобильного использования на открытом воздухе;
4. Содержание теста: анализатор оснащен стандартным интерфейсом сбора данных и может принимать сигналы DC +, DC-, PE, CC1, CC2, S +, S-, A +, A-loop во время тестирования транспортного средства и зарядной станции в реальном режиме времени;
5. Сбор данных: Устройство оснащено датчиком постоянного тока 300 А в цепях постоянного тока +/-, а также датчиком постоянного тока 30 А в цепях A+ и A-.
Наименование: Анализатор зарядной сессии
Модель: ST-9980S-GBT
Количество розеток: 2, 1000 В постоянного тока, 250A
Объект тестирования: Зарядное станция постоянного тока - EV
Точность выборки: 1000 В постоянного тока (0 ~ 110%) RG ± 0,5% RD (200 В≤U≤1000 В); 250 А постоянного тока (0 ~ 110%) RG ± 0,5% RD (10А≤I≤250A)
Источник питания: 220 В ± 10% 50 Гц

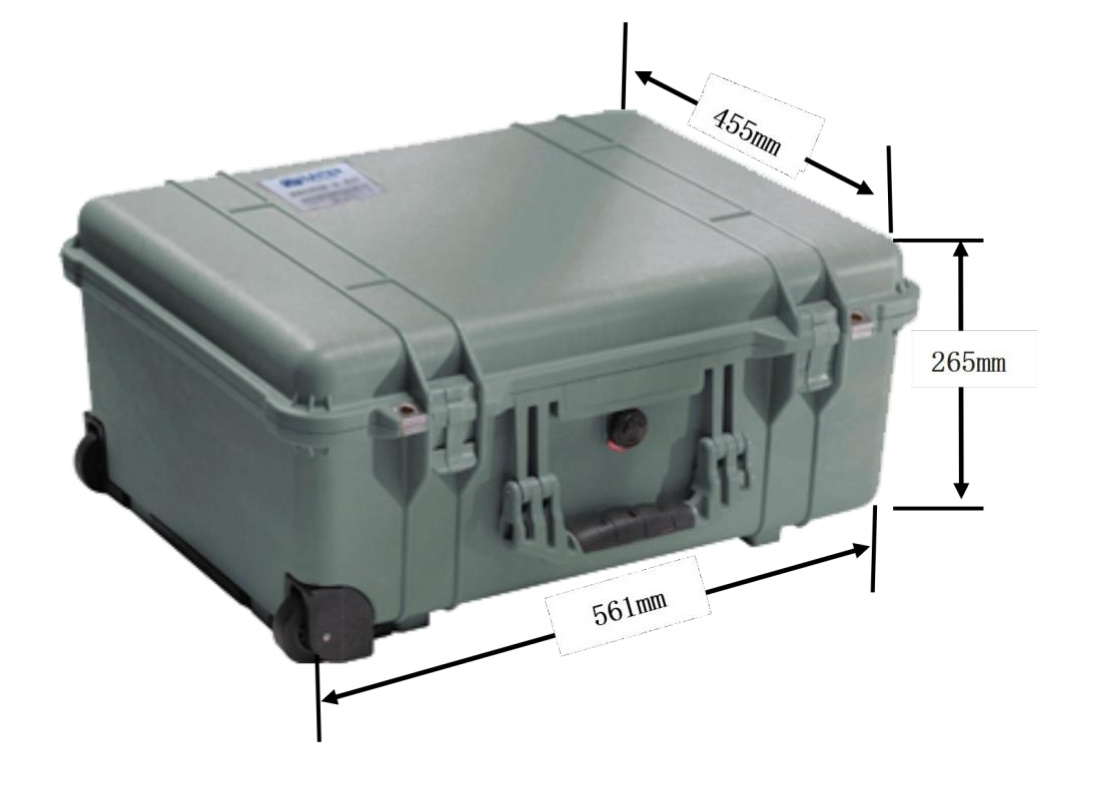

Размер (Д * Ш * В): 561 мм * 455 мм * 265 мм
Вес: 25 кг
Рабочая температура: - 20 °C ~ 50 °C
Температура хранения: - 30 °C ~ 70 °C
Относительная влажность (при 10-30 °C): ≤ 90%
Относительная влажность (при 30-40°C): ≤ 75%
Относительная влажность (при 40-50 °C): ≤ 45%
Вид устройства: Портативное
Тип тока: Постоянный
