Стационарный тестер для зарядных станций постоянного тока AST9000-DC

Обзор продукта:

Стационарный тестер AST9000-DC предназначен для тестирования зарядных станций постоянного тока в производственном процессе, но в основном используется для отладки и функциональной проверки в соответствии со стандартами IEC 61851-23, ISO 15118, IEC 62196-1, IEC 62196-2, IEC 62196-3, GB/T27930-2015, NB/T33008.1-2018, SAEJ1772-2017, CHAdeMO-1.0.1 и 2.0 применяемые производителям зарядных станций. Используется при исследовательских работах, новых разработках и при проведении приемо-сдаточных испытаний, производителями зарядных станций. Самым большим преимуществом тестера является, то что тестовые испытания включают в себя полный перечень испытаний, соответствующих вышеуказанным стандартам заряда. Результаты тестирования являются точными и полноценными, а при условии обеспечения точности результатов происходит экономия времени разработчиков и повышается эффективность исследований, разработок и тестирования. Стационарный тестер AST9000-DC включает в себя испытательную установку, резистивную нагрузку, с программным обеспечением, источник питания переменного тока, системное программное обеспечение, которое позволяет выбрать различную конфигурацию испытаний.

Особенности продукта:

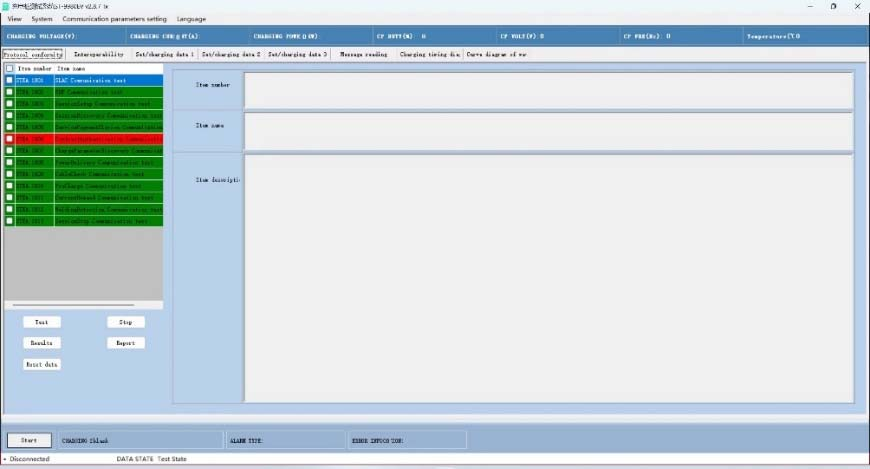

1. Анализатор мощности и другие устройства для сбора и записи данных испытаний. ПО верхнего уровня может реализовывать функцию квитирования зарядной сесси, функцию настройки параметров на этапе конфигурации зарядки, мониторинг на этапе зарядки и отображение сообщений в реальном времени. Благодаря функции анализа сообщений возможно экспортировать тестовые сообщения для анализа рабочего состояния зарядной станции и диагностики неисправностей.

2. Имитация напряжения аккумуляторной батареи электромобиля, имитация связи с BMS электромобиля, модуль сбора сообщений по CAN, встроенный контроллер и другие устройства, полностью имитируется зарядка электромобиля.

3. Строгое соответствии всем мировыми стандартами заряда. Функция моделирования процессом заряда транспортным средством, моделирующая связь между BMS и зарядной станцией, идентифиция подключения коннектора к электромобилю, конфигурация параметров, этапы зарядки и сообщения в процессе зарядки.

4. Оборудование имеет конструкцию шкафного типа со стандартными розетками для зарядного коннектора в соответствии с требованиями. Встроенное устройство моделирования напряжения аккумуляторной батареи электромобиля с диапазоном постоянного тока O-1000В. Возможность настройки в соответствии с фактическими потребностями для выполнения функции моделирования пускового напряжения зарядной батареи.

5. Тестер оснащен функцией моделирования зарядки электромобиля, функцией моделирования повреждения изоляции и функцией мониторинга изоляции. Благодаря кнопке аварийной остановки есть возможность в аварийной ситуации отключить все цепи управления оборудования для обеспечения безопасности.

6. Встроенное программное обеспечение реализует управление зарядной сессией, в автоматическом режиме, а также выводить отчеты об испытаниях и записывать данные испытаний после испытаний.

Наименование: Стационарный тестер для зарядных станций постоянного тока

Модель: AST9000-DC

Рабочий источник питания: 100-240 В переменного тока, 50-60 Гц, 100 Вт

Мощность: ≤300 А (опционально 500 А)

ПО верхнего уровня: Да

Интерфейс связи: RS232*2, RJ45, WI-FI

Метод отображения: Монитор компьютера

Рабочая температура: - 20 °C ~ 50 °C

Температура хранения: - 30 °C ~ 70 °C

Относительная влажность (при 10-30 °C): ≤ 90%

Относительная влажность (при 30-40°C): ≤ 75%

Относительная влажность (при 40-50 °C): ≤ 45%

Стандарт: Европейский стандарт/американский стандарт

Количество разъемов: 1 шт. (1000 В постоянного тока, 300A (опционально 500A))

Параметры напряжения/тока: ±0,5%RD(200В≤U≤1000В) ±0,5%RD(10A≤ I ≤500A)

Стандарт заряда: GB/T 18487.1-2015, GB/T 20234.1-2015, GB/T 20234.3-2015, GB/T 27930-2015, GB/T 34658-2017, GB/T 34657.1-2017

Стандарт: Японский стандарт

Количество разъемов: 1 шт. (600 В постоянного тока, 200 А)

Параметры напряжения/тока: ±0,5% RD (200 В≤U≤750 В ) /±0,5% RD (10A≤ I ≤250A)

Разъемы: RS232*2, RJ45, WI-FI

Стандарт заряда: CHAdeMO-1.0.1 и 2.0

Стандарт: Китайский стандарт

Количество разъемов GB/T DC: 1 шт. (1000 В постоянного тока, 250 А)

Эквивалентное значение сопротивления R4: 200-11 000 Ом (с шагом 1 Ом)

Параметры напряжения/тока: ± 0,5% RD (200 В≤U≤1000 В) / ±0,5% RD (10A≤l≤250A)

Стандарт заряда: GB/T 18487.1-2015, GB/T 20234.1-2015, GB/T 20234.3-2015, GB/T 27930-2015, GB/T34658-2017, GB/T 34657.1-2017

Вид устройства: Стационарное

Тип тока: Постоянный
