Обзор продукта:
Анализатор ST-9980S-CCS2 — это устройство сбора сигналов при заряде электромобиля по стандарту СCS Combo 2. Анализатор используется при невозможности начать зарядную сессию, при нештатном окончании зарядной сессии, а также при нештатных режимах зарядной сессии. Интерфейс анализатора оснащен дисплеем, на котором отображаются параметры зарядной сессии в реальном режиме времени, для быстрого анализа и выявления причин нештатной зарядной сессии. Анализатор подходит как для производителей электротранспорта, так и для производителей зарядных станций и позволяет провести опыты по совместимости электромобилей и зарядных станций, а также для воспроизведения сценариев нештатных зарядных сессий.
Особенности продукта:
1. Прочный и надежный: прочный корпус обеспечивает высокий уровень защиты; конструкция легкая и удобная для переноски, подходит для мобильного использования на открытом воздухе;

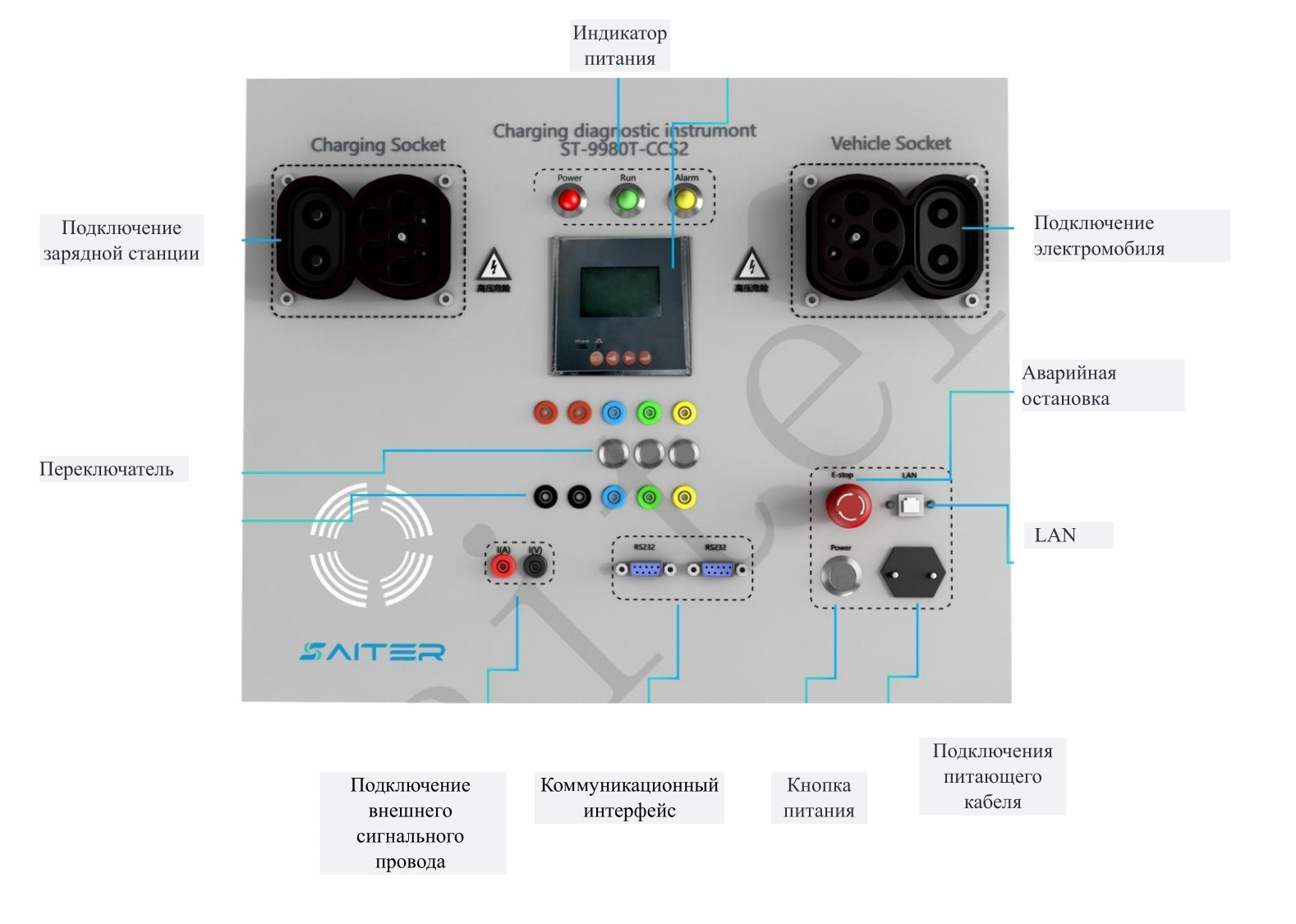

2. Эффективный и удобный: анализатор оснащен двумя стандартными розетками для подключения зарядного коннектора по стандарту CCS Combo 2 постоянного тока 1000 В, 200 А (розетка EVSE слева и розетка EV справа);
3. Содержание теста: интерфейс анализатора имеет встроенный дисплей, который отображает значения напряжения и тока зарядки в реальном времени, что позволяет тестировщикам удобно проверять состояние зарядной сессии. Анализатор оснащен
управлением (включением/выключением) цепей PE, CP и PP на обоих концах, что позволяет клиентам легко моделировать различные сценарии;
4. Сбор данных о зарядке: дополнительный модуль PLC используется для анализа данных при зарядной сессии, который может контролировать все данные, передаваемые между EVSE и EV, поддерживать обнаружение сигнала ШИМ и полностью соответствует спецификации связи HomePlugGreenPHY.
Анализатор ST-9980S-CCS2 — это устройство сбора сигналов при заряде электромобиля по стандарту СCS Combo 2. Анализатор используется при невозможности начать зарядную сессию, при нештатном окончании зарядной сессии, а также при нештатных режимах зарядной сессии. Интерфейс анализатора оснащен дисплеем, на котором отображаются параметры зарядной сессии в реальном режиме времени, для быстрого анализа и выявления причин нештатной зарядной сессии. Анализатор подходит как для производителей электротранспорта, так и для производителей зарядных станций и позволяет провести опыты по совместимости электромобилей и зарядных станций, а также для воспроизведения сценариев нештатных зарядных сессий.
Особенности продукта:
1. Прочный и надежный: прочный корпус обеспечивает высокий уровень защиты; конструкция легкая и удобная для переноски, подходит для мобильного использования на открытом воздухе;
2. Эффективный и удобный: анализатор оснащен двумя стандартными розетками для подключения зарядного коннектора по стандарту CCS Combo 2 постоянного тока 1000 В, 200 А (розетка EVSE слева и розетка EV справа);
3. Содержание теста: интерфейс анализатора имеет встроенный дисплей, который отображает значения напряжения и тока зарядки в реальном времени, что позволяет тестировщикам удобно проверять состояние зарядной сессии. Анализатор оснащен
управлением (включением/выключением) цепей PE, CP и PP на обоих концах, что позволяет клиентам легко моделировать различные сценарии;
4. Сбор данных о зарядке: дополнительный модуль PLC используется для анализа данных при зарядной сессии, который может контролировать все данные, передаваемые между EVSE и EV, поддерживать обнаружение сигнала ШИМ и полностью соответствует спецификации связи HomePlugGreenPHY.
Наименование: Анализатор зарядной сессии
Модель: ST-9980S-CCS2
Количество розеток: 2 , DC1000В, 200А
Объект тестирования: Зарядное станция постоянного тока - EV
Точность выборки: Постоянный ток 1000 В (0~110%) RG ± 0,5%RD (200 В ≤ U ≤ 1000 В); Постоянный ток 200A (0~110%)RG±0,5%RD (10A ≤ I ≤ 200A)
Источник питания: Переменный ток 220 В ± 10% 50 Гц

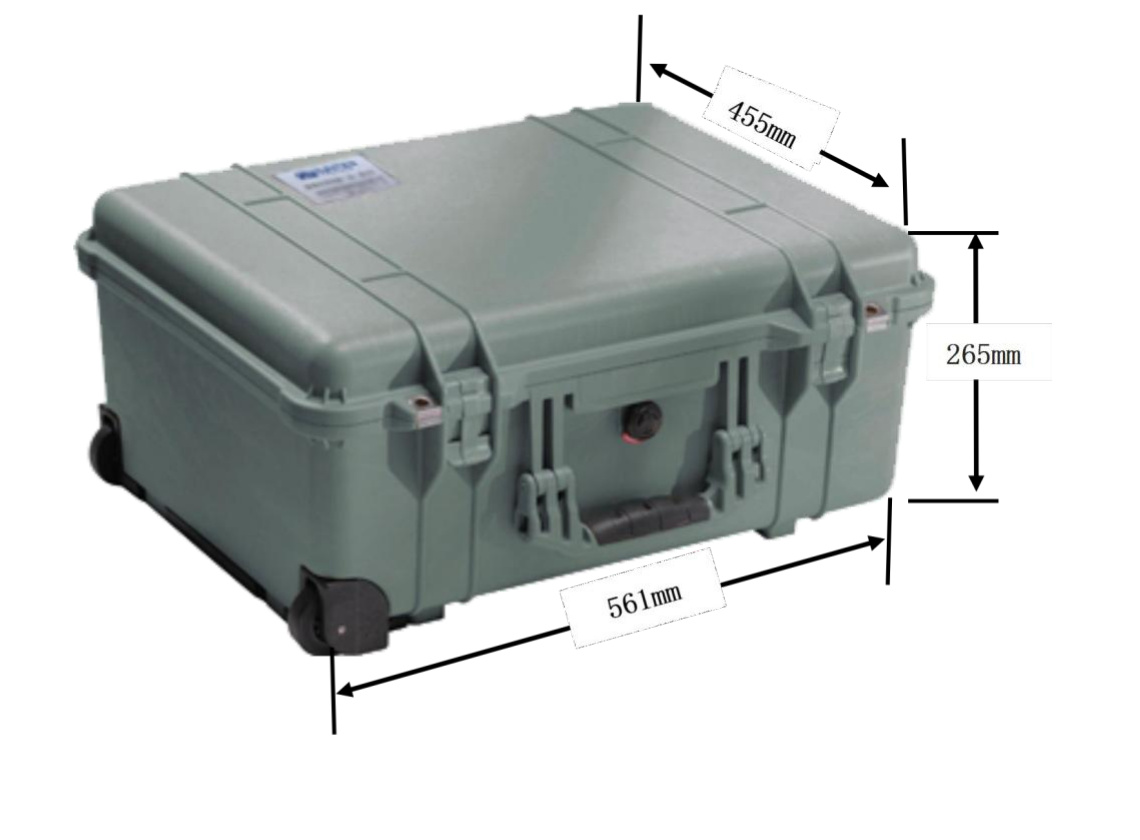

Размер (Д * Ш * В): 561 мм * 455 мм * 265 мм
Вес: 25 кг
Рабочая температура: - 20 °C ~ 50 °C
Температура хранения: - 30 °C ~ 70 °C
Относительная влажность (при 10-30 °C): ≤ 90%
Относительная влажность (при 30-40°C): ≤ 75%
Относительная влажность (при 40-50 °C): ≤ 45%
Вид устройства: Портативное
Тип тока: Постоянный
